FÍSICA



Para el circuito que se muestra en la figura

R1 =9 ohmios,

R2 =15 ohmios,

R3 =11 ohmios

voltaje de la fuente es =43 voltios.

Determine el valor(positivo) de la corriente i2 en amperios de acuerdo con lo indicado en la figura.

Nota. use dos decimales en su respuesta.

a. 2.6 Respuesta Correcta



Pregunta 2

Un capacitor C=4,493 microfaradios lleva mucho tiempo conectado a una la f.e.m. =37 voltios a través de una resistencia R=23 kilo-ohmios, en la posición a como se muestra en la figura. Si se cambial elconmutador a la posición b,

¿Cuánto tiempo le toma al capacitor alcanzar 9 voltios en sus terminales?

Nota. Use dos decimales en su respuesta.



a. 146.09  Respuesta Correcta



Pregunta 3

Un conductor de 0.25 m de longitud tiene una resistencia de 5 ohm y una resistividad de 0.051 ohm*m. El diámetro del conductor cilíndrico en cmes

Nota: aproximar el resultado a tres cifras decimales y usar punto en vezde coma.

a. 5.698 Respuesta Correcta



Pregunta 4

Ocho bombillas se conectan en paralelo a una fuente de 122 V mediante dos largas guías de 0.24 ohm de resistencia total. Si 436 mA fluyen a través de cada bombilla,

¿Cuál es la resistencia (en ohm) de cada bombilla?



Nota: aproximar el resultado a una cifra decimal y usar punto en vez de  coma.

a. 277.9 Respuesta Correcta



Pregunta 5

Dos bombillas de 26 watt y 20 watt operan a una voltaje nominal de 12 voltios, se conectan en paralelo a una misma fuente de voltaje que tiene una resistencia interna de 0.43 ohms.

¿Cuál debe ser la f.e.m. (en voltios) de la fuente para garantizar lapotencia nominal en bombilla?

Nota: aproximar el resultado a una cifra decimal y usar punto en vez de coma.

a. 13.5 Respuesta Correcta



Pregunta 6

Tres resistencias R1=8 ohms, R2=5 y R3=14 ohms se conectan en serie a una batería de 48 voltios.

Determinar (en voltios) la diferencia de potencial en la resistencia de mayor valor

Nota: aproximar el resultado a una cifra decimal y usar punto en vez de coma.

a. 20.5 Respuesta Correcta



Pregunta 7

Incorrecto

Un electrón es acelerado desde el reposo mediante campo eléctrico hasta alcanzar un velocidad v, si con esta velocidad ingresa de manera perpendicular a una región donde existe un campo magnético uniforme B=0.17 Teslas.

¿Cuál el el valor de la velocidad v en km/s necesaria para que el electrón describa una trayectoria circular de radio R=0.29 mm?

Recuerde que la relación carga masa del electrón vale 1.77x10 C/kg.

Nota: Use el resultado entero para su respuesta.



a. 35.4     Respuesta Incorrecta



Pregunta 8

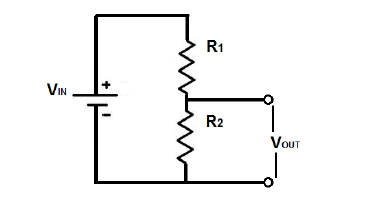

El circuito que se muestra en la figura es un divisor de voltaje y consiste en dos resistencias R1 y R2 conectadas en serie a una fuente de voltaje Vin Se pretende obtener una voltaje de Vout en R2

 Si la fuente está entregando un voltaje V =24 voltios y R=4 kilo-ohmios.

¿Qué valor de R en kilo-ohmios se debe usar en el circuito para que el voltaje de salida sea V =6 voltios?

Nota. use dos decimales un su respuestas.

a. 1.33 Respuesta Correcta

Pregunta 9

Ocho bombillas se conectan en paralelo a una fuente de 156 V mediante dos largas guías de 0.21 ohm de resistencia total. Si 473 mA fluyen a través de cada bombilla,

¿Cuál es la resistencia (en ohm) de cada bombilla?



Nota: aproximar el resultado a una cifra decimal y usar punto en vez de  coma.

a. 328.1297  Respuesta Correcta

Pregunta 10

Un capacitor C=6,317 microfaradios lleva mucho tiempo conectado a una la f.e.m. =23 voltios a través de una resistencia R=62 kilo-ohmios, en la posición a como se muestra en la figura. Si se cambia el conmutador a la posición b,

¿Cuánto tiempo le toma al capacitor alcanzar 17 voltios en sus terminales?

Nota. Use dos decimales en su respuesta.



a. 118.39  Respuesta Correcta

Pregunta 11

Un resistor de 30 ohm y otro de 49 ohm están conectados en paralelo,y la combinación se conecta a través de una línea de 38 V de Corriente Directa (DC). La corriente (en A) total a través de la combinación de estas resistencias en paralelo es:

Nota: aproximar el resultado a dos cifras decimales y usar punto envez de coma.

a. 2.04 Respuesta Correcta

 Pregunta 12.

Para el circuito que se muestra en la figura

R1 =8 ohmios,

R2 =7 ohmios,

R3 =16 ohmios

voltaje de la fuente es = 77 voltios.

Determine el valor(positivo) de la corriente i2 en amperios de acuerdo con lo indicado en la figura.

Nota. use dos decimales en su respuesta.

a. 0.88  Respuesta Correcta

Pregunta 13.

Tres resistencias R1=11 ohms, R2=8 y R3=14 ohms se conectan en serie a una batería de 36 voltios.

Determinar (en voltios) la diferencia de potencial en la resistencia demayor valor

Nota: aproximar el resultado a una cifra decimal y usar punto en vez de coma.

a. 12.5 Respuesta Correcta

Pregunta 8

El circuito que se muestra en la figura es un divisor de voltaje y consiste en dos resistencias R1 y R2 conectadas en serie a una fuente de voltaje Vin Se pretende obtener una voltaje de Vout en R2

 Si la fuente está entregando un voltaje V =40 voltios y R= 3 kilo-ohmios.

¿Qué valor de R en kilo-ohmios se debe usar en el circuito para que el voltaje de salida sea V =4 voltios?

Nota. use dos decimales un su respuestas.

a. 0.33 Respuesta Correcta
